一、循環冷卻水原理概述

冷卻水系統發生的問題一般有以下3種：腐蝕問題、結垢問題、微生物問題。這些問題有時會單獨發生，但在多數情況下會幾種問題同時發生，導致設備的熱交換能力降低等具體問題。

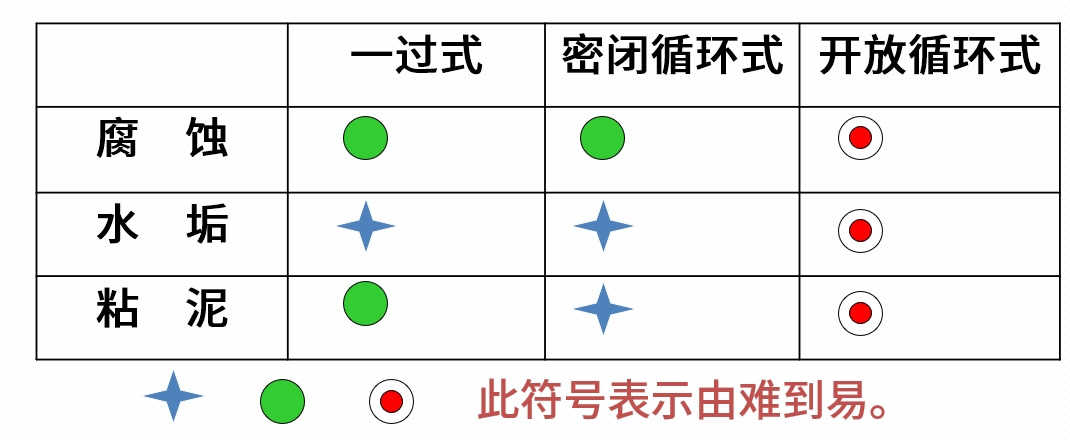

下圖為問題發生的難易程度，可以看出在水循環利用和由于蒸發而導致水濃縮的開放式循環水系統最容易出現問題。

二、循環冷卻水運維現狀

基于現場走訪針對開式循環冷卻水的運維現狀總結如下，由于循環冷卻水系統的特性 （問題爆發往往有比較長的滯后性）市場主流為前面三種模式。

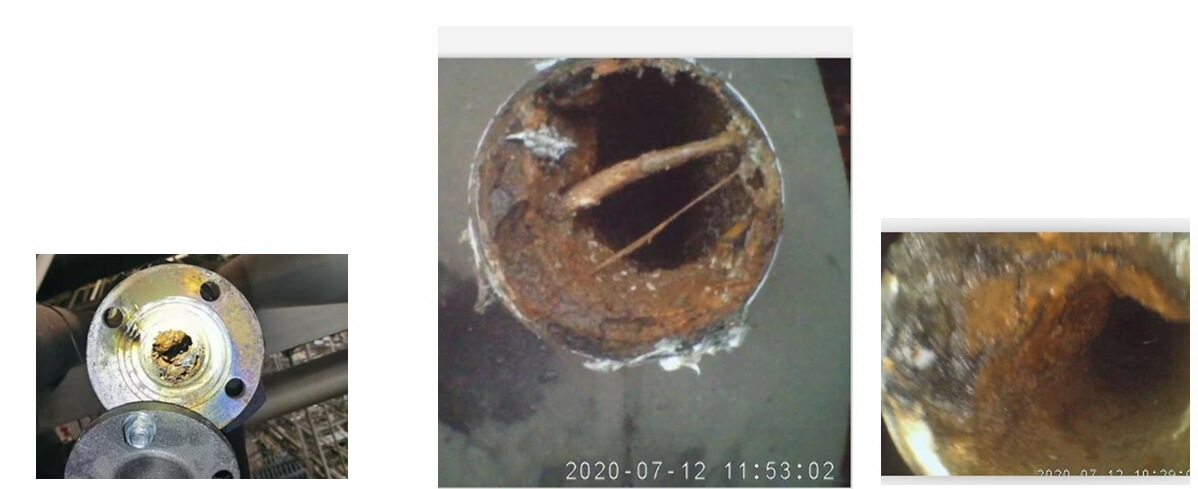

加藥+緩釋方案運行六年拆機圖片

下圖為某主流乘用車客戶車身冷卻水系統運行六年后的管道截面圖。可以看到管道內污垢淤積嚴重，存在瘤狀腐蝕塊。可以得出結論： 僅僅通過加藥+換水無法保證系統的積垢和腐蝕！

三、市場現有方案及改善機會

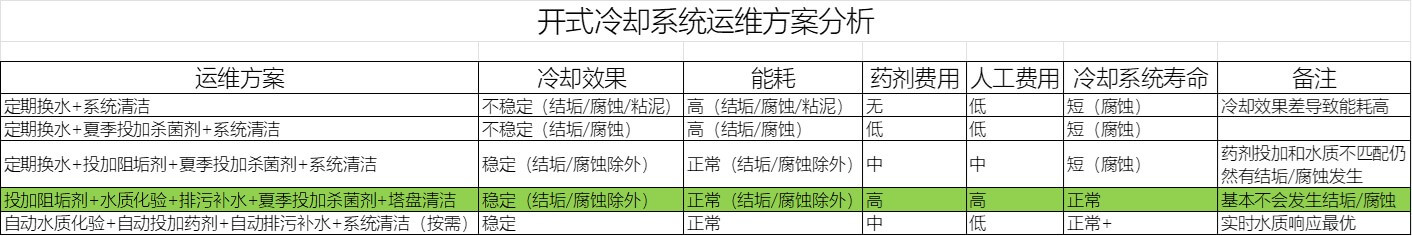

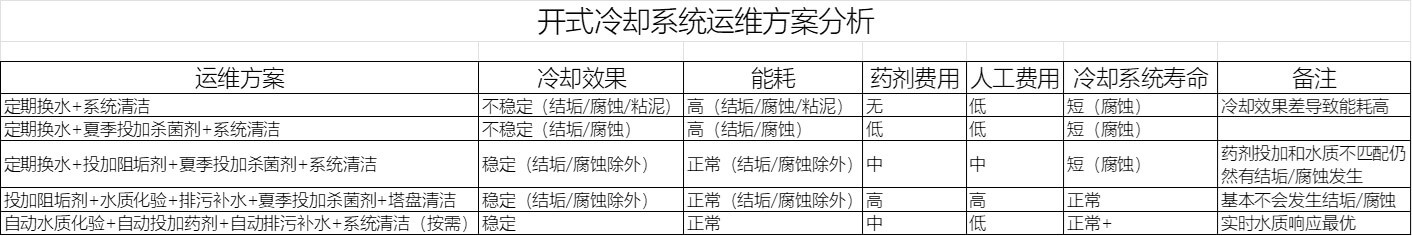

運維比較好的冷卻水系統為下表中的綠色一欄

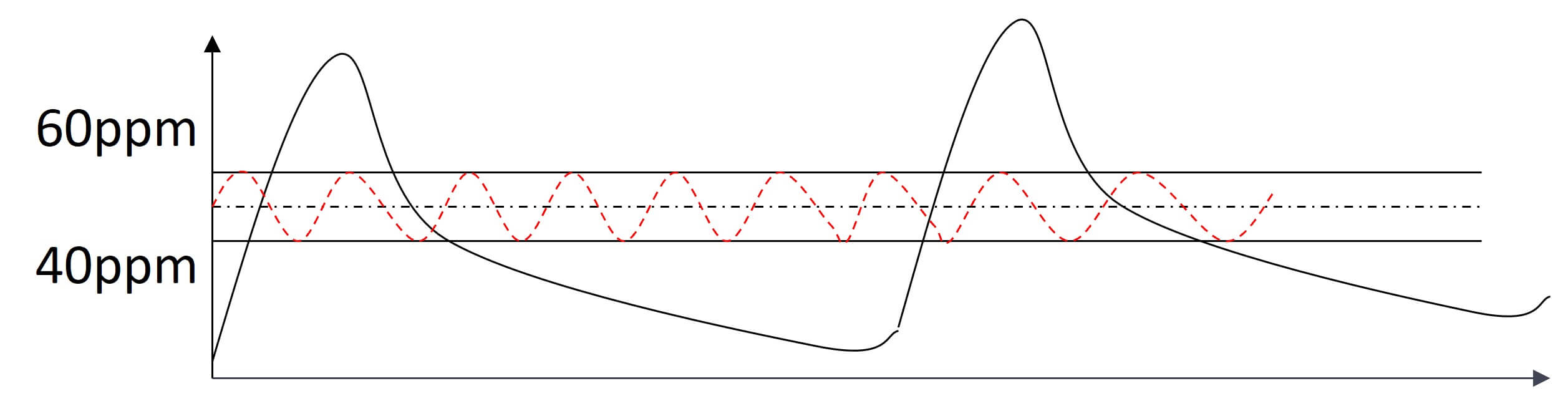

現有模式由于需要人工投加藥劑，一般按照1~5天/次（取決于季節），如下圖所示人工加藥（黑色曲線）仍然屬于沖擊性投加。

四、最新冷卻水系統提升方案建議

硬件提升：通過將需要每天檢測的項目（PH,電導率，濁度）自動化，排水，加藥，補水自動化實現系統的精準控制，輔以每周人工巡檢確保系統處于最佳狀態。

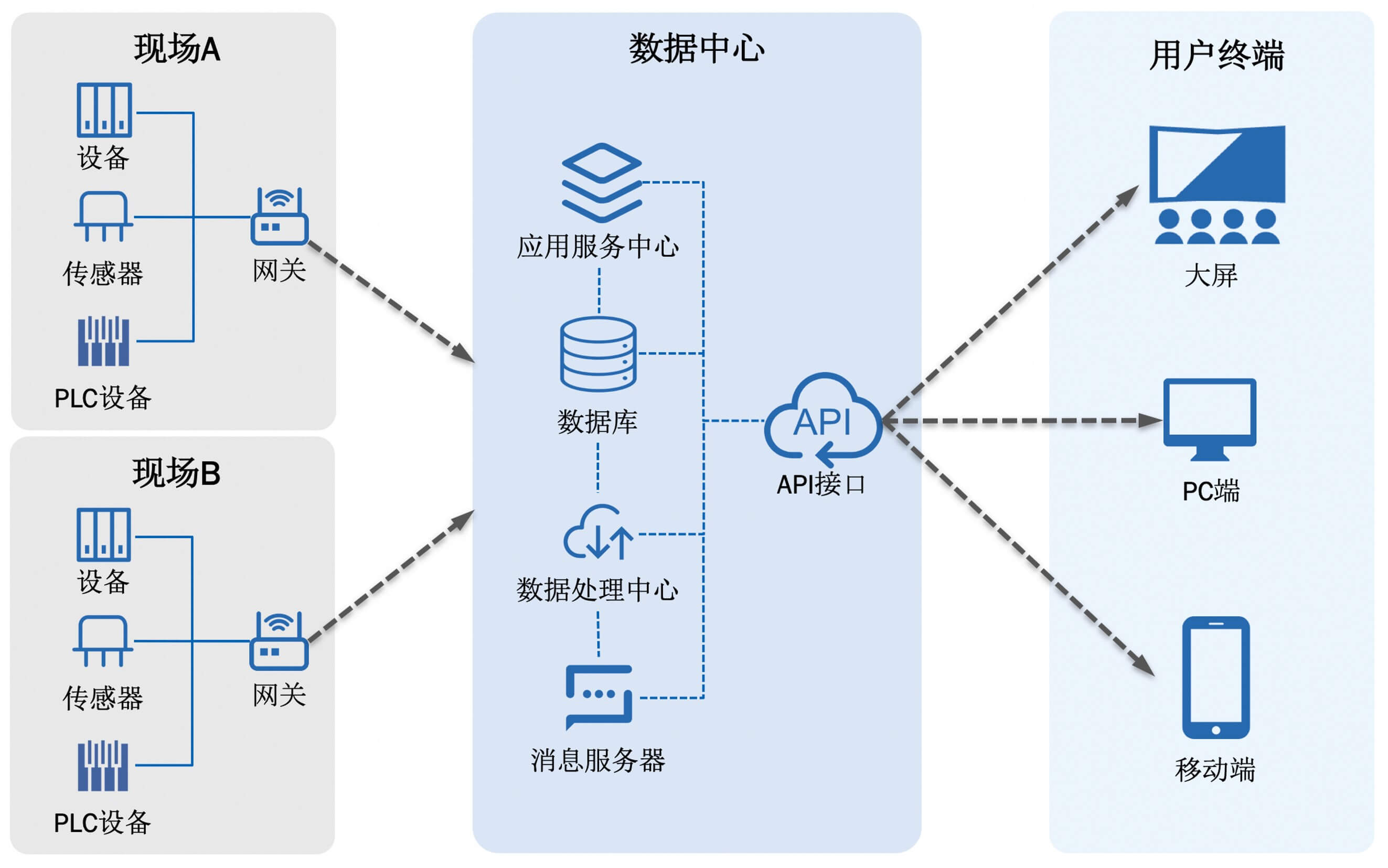

系統控制提升

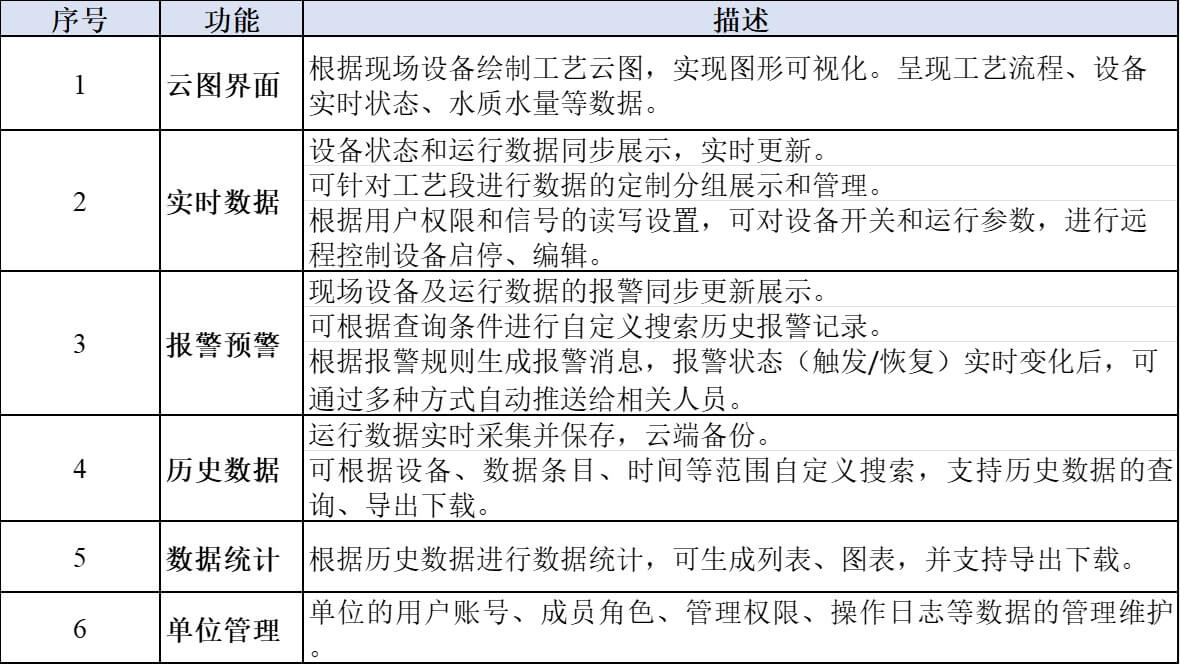

通過云平臺將所有自動加藥系統進行統一控制實現下列功能：

• 云圖界面，實時顯示選定系統的參數，工藝等
• 實時數據顯示，遠程控制
• 實時預警/報警
• 數據統計
• 歷史信息
• 用戶管理

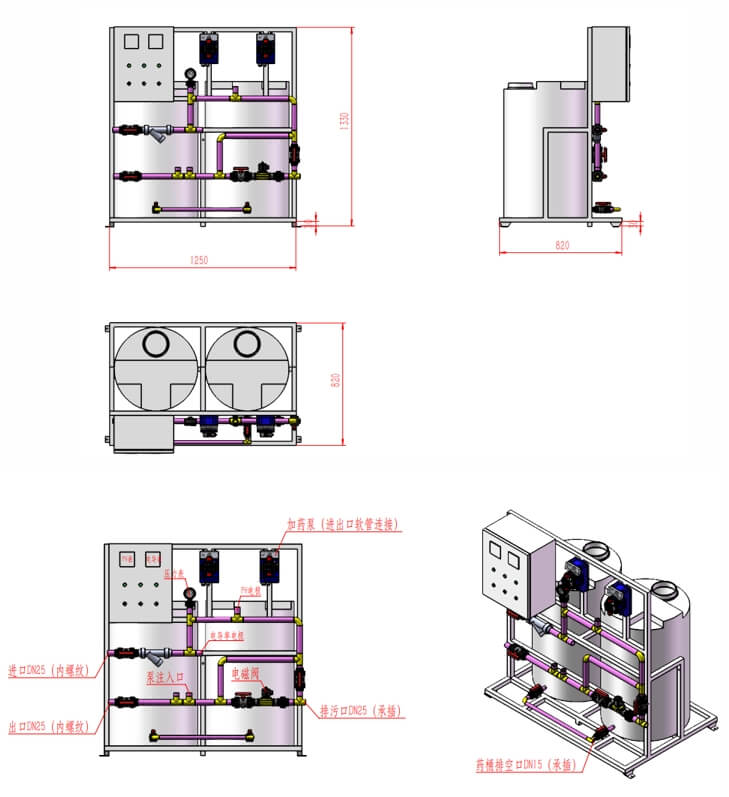

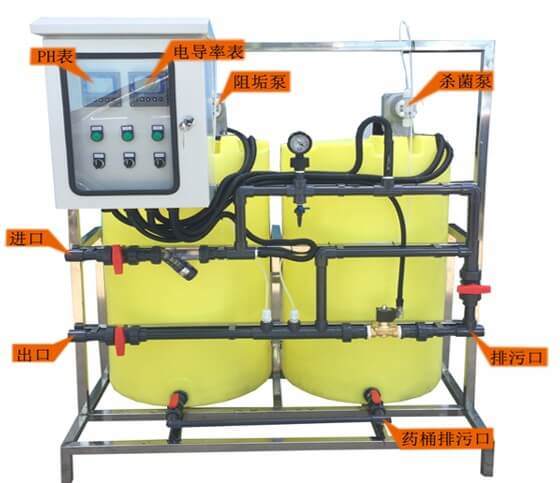

五、最新冷卻水系統提升方案-硬件設計圖紙

六、最新冷卻水系統提升方案-軟件界面功能

七、工業4.0冷卻水系統實施狀態

經過近半年的設計開發，河西基地廠區空壓站工業4.0冷卻水系統完成了現場安裝調試，云平臺開通等開發工作，現已經投入使用，后續針對該系統功能及潛在效益進行介紹：

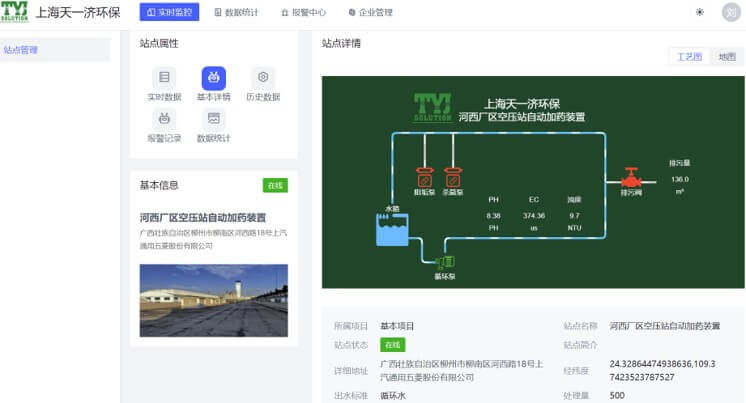

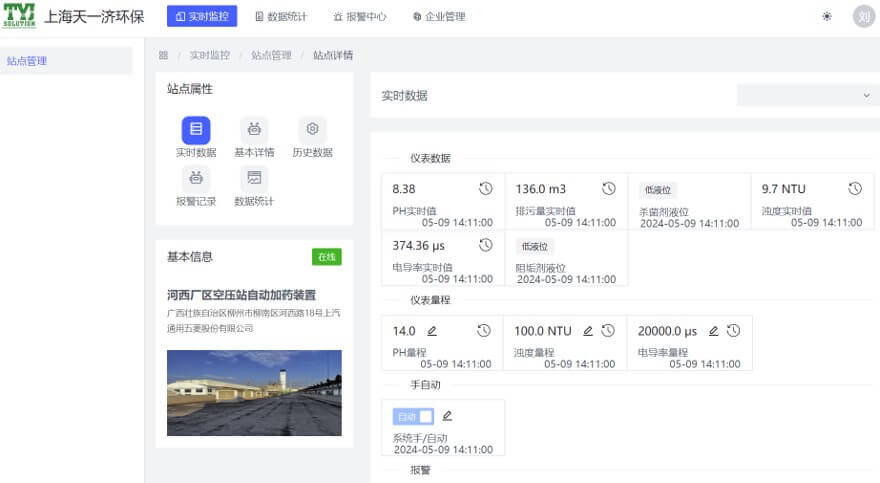

1）、功能介紹-實時遠程監控

• 即時數據監控
• 遠程監控

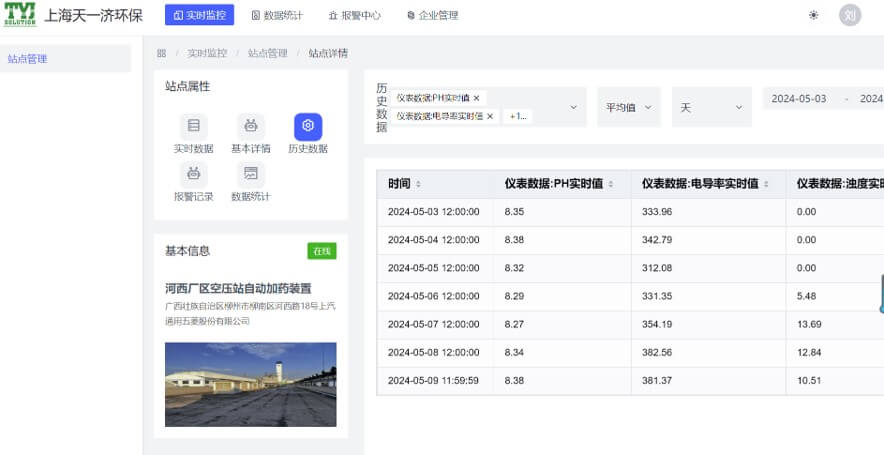

2）、功能介紹-歷史數據調取

按需調取歷史數據： 最大值，最小值，平均值等

備注： 濁度值由于探頭調校5/6日安裝到位

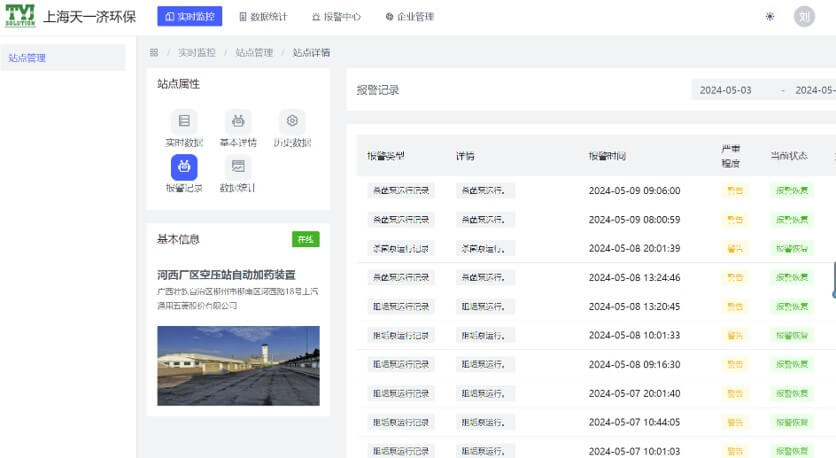

3）、功能介紹-報警記錄調取

• 可以調取報警記錄
• 可以調取各個加藥泵的運行記錄

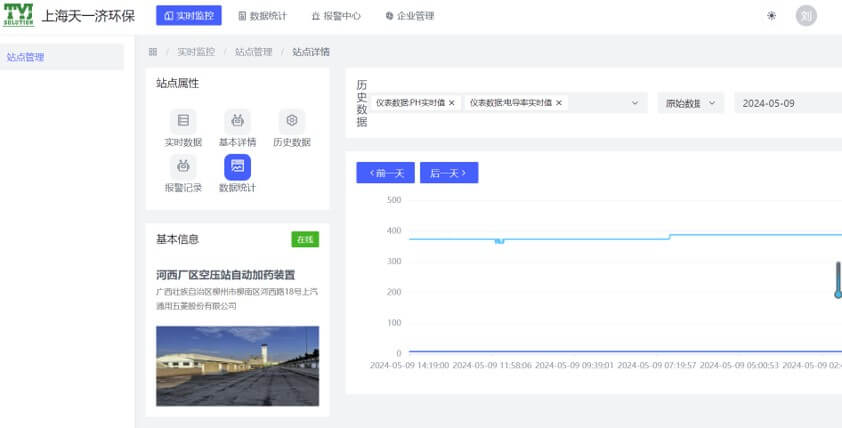

4）、功能介紹-水質數據調取

水質詳細數據可以按需調取

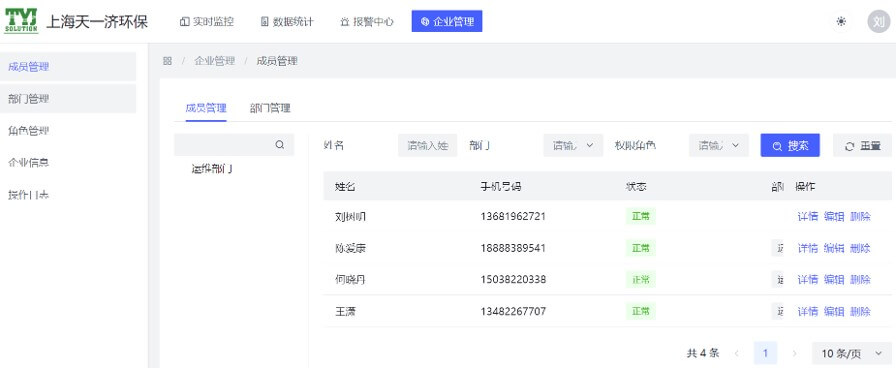

5）、功能介紹-賬號管理

• 設定管理賬號
• 設定權限

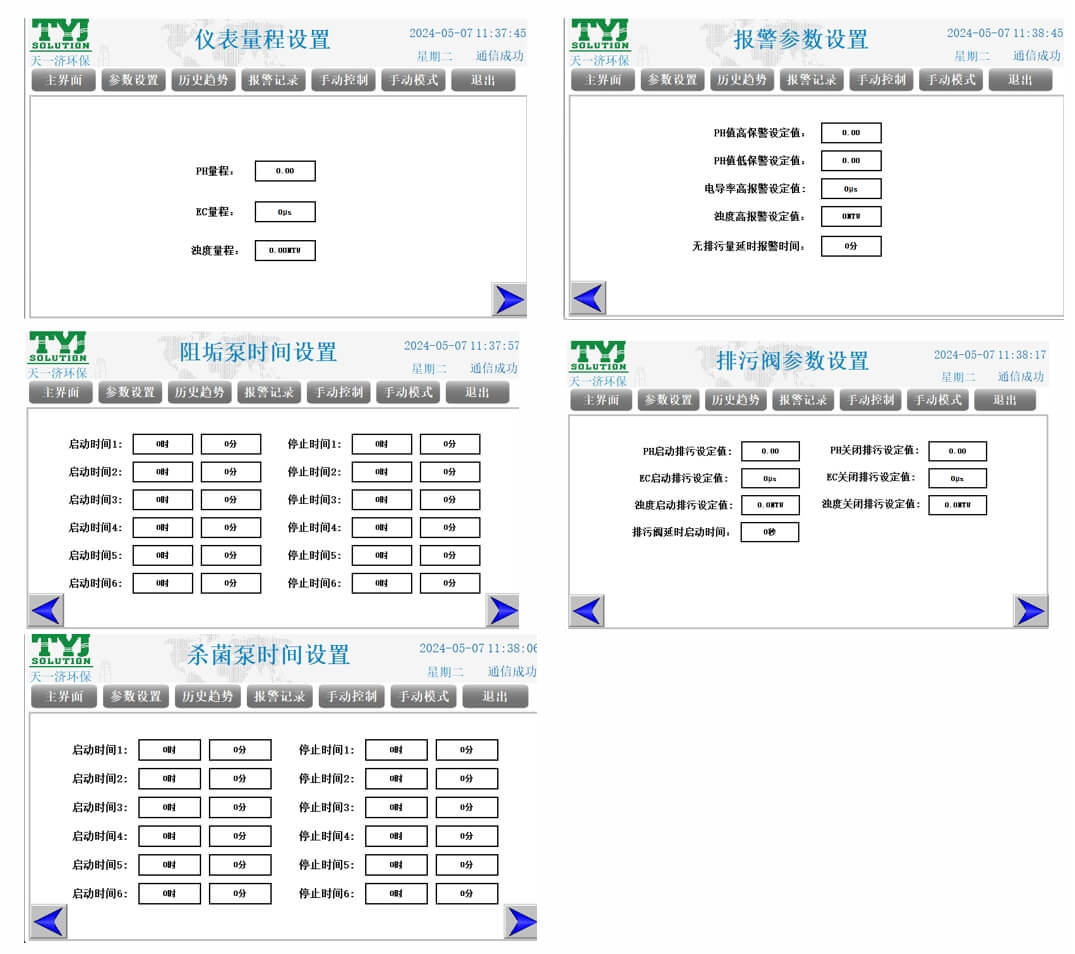

6）、功能介紹-參數設置

各個關鍵參數可以優化設置

八、潛在效益分析

節能降碳：通過精準控制冷卻水水質提升冷卻系統的冷卻效率從而實現節能降碳。

延長冷卻系統的壽命：通過精準的冷卻水水質控制可以避免結垢，黏泥及腐蝕的發生從而延長設備壽命。
